چاه ارت چیست و چگونه کار می‌کند؟

چاه ارت به حفاری و آرایشی گفته می‌شود که در آن یک یا چند الکترود رسانا در تماس مؤثر با خاک قرار می‌گیرند و با هادی اتصال زمین به سامانه الکتریکی متصل می‌شوند. هدف، ایجاد اتصال الکتریکی قابل‌اعتماد به جرم کلی زمین و کمک به کنترل پتانسیل‌ها در شرایط عادی و خطاست.

در زمان بروز اتصال فاز به بدنه فلزی، مسیر جریان خطا به نوع سیستم توزیع (مانند TN یا TT)، امپدانس حلقه خطا و وسیله حفاظتی وابسته است. زمین جایگزین کلید حفاظتی، فیوز یا کلید جریان باقیمانده نیست. در برابر صاعقه نیز حفاظت تنها به چاه ارت محدود نمی‌شود و به طراحی یکپارچه سیستم حفاظت در برابر صاعقه، همبندی و حفاظت اضافه‌ولتاژ نیاز دارد.

اهداف اجرای چاه ارت و سیستم اتصال زمین

• کاهش خطر برق‌گرفتگی با کنترل ولتاژهای تماس و فراهم‌کردن شرایط عملکرد تجهیزات حفاظتی.
• هم‌پتانسیل کردن بخش‌های فلزی قابل‌دسترس و اجزای هادی بیگانه در محدوده الزامات طرح.
• کمک به مدیریت جریان‌های خطا و اضافه‌ولتاژهای گذرا در طراحی هماهنگ حفاظتی.
• بهبود قابلیت اطمینان و عملکرد برخی تجهیزات حساس، در صورت طراحی صحیح ارت عملکردی و سازگاری الکترومغناطیسی.
• پشتیبانی از الزامات ایمنی و بازرسی دوره‌ای ساختمان‌ها، کارگاه‌ها، مراکز داده و تأسیسات صنعتی.

تفاوت چاه ارت، سیستم ارتینگ و همبندی چیست؟

چاه ارت یک جزء فیزیکی از سامانه اتصال زمین است. سیستم ارتینگ شامل الکترودهای زمین، هادی اتصال زمین، شینه‌ها، هادی‌های حفاظتی و اتصالات مربوط می‌شود. همبندی حفاظتی با اتصال بخش‌های هادی موردنیاز، اختلاف پتانسیل خطرناک میان آن‌ها را کاهش می‌دهد.

به همین علت، داشتن یک چاه با مقاومت پایین، بدون پیوستگی مناسب هادی PE و اتصال صحیح بدنه‌ها، ایمنی را تأمین نمی‌کند.

روش‌های اجرای سیستم ارت: عمقی یا سطحی؟

انتخاب روش با مقاومت ویژه خاک، فضای اجرا، شرایط خوردگی، سطح آب زیرزمینی، جریان خطای محتمل و محدودیت‌های عمرانی انجام می‌شود؛ هیچ روشی برای تمام پروژه‌ها بهترین نیست.

انواع الکترود زمین

۱. الکترودهای قائم

میله‌های فولادی روکش‌مس، فولاد گالوانیزه یا دیگر جنس‌های مجاز که به‌صورت قائم یا با شیب طراحی‌شده نصب می‌شوند. نوع جنس باید با شرایط خاک و سازگاری خوردگی انتخاب شود.

۲. الکترودهای افقی

سیم، تسمه یا هادی مدفون که در مسیرهای خطی، حلقوی یا شبکه‌ای قرار می‌گیرند. برای توزیع پتانسیل در بعضی سایت‌ها، آرایش شبکه‌ای مزیت دارد.

۳. الکترودهای صفحه‌ای

صفحات رسانا، معمولاً از مس مناسب، که همراه با جزئیات اتصال و مصالح پیرامونی طبق طرح در زمین نصب می‌شوند.

۴. الکترودهای فونداسیون

الکترود اجراشده در بتن یا در ارتباط با شالوده که باید از همان مرحله طراحی سازه و برق پیش‌بینی شود. استفاده از آرماتور تنها با احراز شرایط فنی و الزامات اتصال مجاز است.

اجرای چاه ارت با الکترود قائم و عملیات رادکوبی

رادکوبی معمولاً با میله‌های یک‌تکه یا قطعه‌ای و تجهیزات مناسب مانند چکش برقی، پنوماتیکی یا ابزار اختصاصی انجام می‌شود. انتخاب ابزار و کوپلر باید از آسیب به لایه رسانا و اتصال قطعات جلوگیری کند. برخورد به تأسیسات مدفون و کابل‌ها از خطرات اصلی عملیات است.

1. بررسی اولیه: نقشه تأسیسات زیرزمینی، شرایط خاک و محل رادکوبی مشخص شود.
2. انتخاب الکترود: جنس، قطر، طول و تعداد با توجه به طراحی انتخاب شوند.
3. نصب ایمن: میله‌ها با ابزار استاندارد، بدون آسیب‌زدن به روکش، کوبیده شوند.
4. اتصال هادی‌ها: از جوش احتراقی یا اتصال مکانیکی مجاز و سازگار با محیط استفاده شود.
5. آزمون و ثبت: مقاومت و پیوستگی اتصالات سنجیده و موقعیت الکترودها مستند شود.

برای چند میله، فاصله آن‌ها بر میزان هم‌پوشانی ناحیه مؤثر در خاک اثر می‌گذارد. فاصله ثابت «۳ متر» یا «دو برابر طول میله» را نباید بدون بررسی، حکم همگانی تلقی کرد.

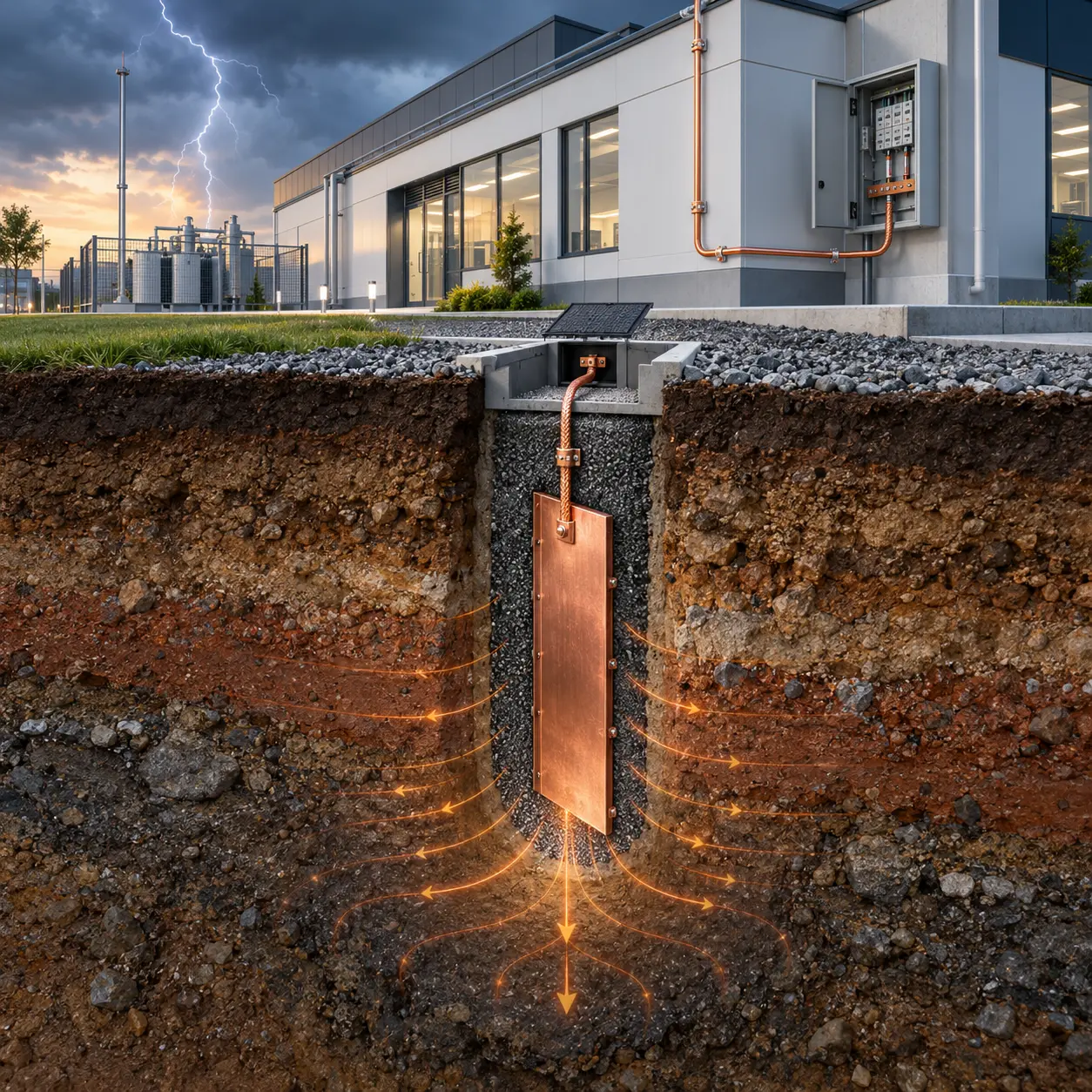

اجرای چاه ارت با صفحه مسی؛ مراحل و نکات اجرایی

اجرای چاه ارت صفحه‌ای در برخی پروژه‌ها رایج است؛ ولی انتخاب ابعاد ۴۰×۴۰، ۵۰×۵۰ یا ۶۰×۶۰ سانتی‌متر و ضخامت ۳ یا ۵ میلی‌متر به‌تنهایی معیار استانداردبودن نیست. اندازه و ضخامت مجاز به الزامات مکانیکی، خوردگی، جریان خطا و مقررات قابل‌اعمال وابسته است.

1. مطالعه و طراحی: مقاومت ویژه خاک، محل مناسب، ریسک تأسیسات مدفون و هدف حفاظتی بررسی شوند.
2. حفاری تحت طرح ایمنی: ابعاد و عمق مطابق محاسبه انتخاب شوند؛ پایدارسازی دیواره، تهویه و ممنوعیت ورود ناایمن به فضای محصور جدی است.
3. آماده‌سازی صفحه و هادی: اتصال الکتریکی و مکانیکی با روش مورد تأیید سازنده و طرح برقرار شود.
4. استقرار الکترود: صفحه در وضعیت مقرر قرار گیرد و تماس مؤثر با خاک برقرار شود.
5. پرکردن و تراکم: از خاک و مواد کاهنده سازگار، غیرمخرب و مجاز در صورت نیاز استفاده شود؛ افزودنی‌های خورنده بدون تأیید فنی توصیه نمی‌شوند.
6. اجرای شینه و نقطه آزمون: مسیر هادی، حفاظت مکانیکی و دسترسی مناسب برای بازرسی فراهم شود.
7. آزمون نهایی: مقاومت زمین، پیوستگی حفاظتی و سایر آزمون‌های لازم طبق نوع تأسیسات انجام شود.

مراحل اجرای ارت میله‌ای، خطی و پنجه‌کلاغی

در روش خطی، میله‌ها در امتداد مسیر مناسب به‌هم متصل می‌شوند؛ در آرایش شعاعی یا پنجه‌کلاغی، چند شاخه هادی از نقطه مشترک در جهات مختلف گسترش می‌یابند. انتخاب هر آرایش تابع فضای سایت و محاسبات الکتریکی است و هیچ‌کدام به‌طور مطلق بر دیگری برتری ندارد.

1. نقشه تأسیسات، مسیر ترانشه و محل میله‌ها مشخص شود.
2. در صورت نیاز، مقاومت ویژه خاک با روش اندازه‌گیری مناسب ارزیابی شود.
3. میله‌ها و ترانشه‌ها طبق عمق و فاصله طراحی اجرا شوند.
4. هادی دفنی با اتصالات مجاز به تمام الکترودها وصل شود.
5. حوضچه بازدید یا تست‌باکس در محل مناسب نصب شود.
6. آزمون انجام و پس از تأیید فنی، ترانشه با مصالح مناسب پر شود.

در خاک‌های سردسیر، یخبندان و تغییرات فصلی رطوبت ممکن است عملکرد الکترودهای کم‌عمق را تغییر دهند. اندازه‌گیری فقط در یک فصل، همیشه تصویر کاملی از بدترین شرایط نمی‌دهد.

مصالح و تجهیزات موردنیاز اجرای چاه ارت

• صفحه مسی یا میله ارت با مشخصات تأییدشده
• هادی مسی یا هادی مجاز متناسب با جریان خطا
• شینه اصلی اتصال زمین و تجهیزات همبندی
• جوش احتراقی یا بست و کلمپ مجاز
• کوپلر، نوک و تجهیزات رادکوبی برای میله‌های قطعه‌ای
• تست‌باکس، حوضچه بازدید و نشانه‌گذاری
• مواد کاهنده مقاومت سازگار با خاک و الزامات زیست‌محیطی، در صورت نیاز
• ابزار اندازه‌گیری کالیبره و فرم ثبت نتایج

استفاده از نمک یا ترکیبات خورنده برای کاهش موقت مقاومت ممکن است خوردگی را تشدید و خاک را آلوده کند؛ انتخاب مواد باید مبتنی بر داده فنی و تأیید طراح باشد.

مقاومت چاه ارت چند اهم باید باشد؟

یک مقدار مقاومت واحد برای تمام ساختمان‌ها و صنایع وجود ندارد. مقدار هدف باید از مقررات لازم‌الاجرا، نوع سیستم توزیع (TT، TN یا IT)، مشخصات وسیله حفاظتی، جریان خطا و شرایط ایمنی پتانسیل تماس استخراج شود. برای مثال، در سامانه‌های TT هماهنگی مقاومت الکترود و جریان عملکرد حفاظت جریان باقیمانده اهمیت دارد؛ در سامانه‌های TN نیز امپدانس حلقه خطا و زمان قطع بسیار مهم است.

مقاومت ویژه خاک، رطوبت، دما، لایه‌بندی زمین، جنس و سطح تماس الکترود، خوردگی و فاصله‌گذاری بر نتیجه اثر می‌گذارند. صرف رسیدن به «کمتر از ۲ اهم» یا «کمتر از ۵ اهم» بدون بررسی الزامات طرح، گواه ایمنی کامل نیست.

تست چاه ارت چگونه انجام می‌شود؟

اندازه‌گیری مقاومت الکترود زمین معمولاً با ارت‌تستر و روش‌هایی مانند افت پتانسیل (Fall-of-Potential)، روش‌های مناسب چندسیمی یا روش‌های کلمپی در شرایط مجاز انجام می‌شود. روش کلمپی برای هر نوع الکترود و هر آرایش شبکه‌ای قابل استفاده نیست و ممکن است به مسیرهای موازی نیاز داشته باشد.

گزارش معتبر آزمون چه مواردی دارد؟

• مشخصات پروژه، تاریخ، نام مسئول آزمون و شرایط جوی یا خاک
• مدل، شماره شناسایی و وضعیت کالیبراسیون دستگاه
• روش آزمون و آرایش الکترودهای کمکی یا شرایط روش کلمپی
• مقادیر اندازه‌گیری‌شده، نقاط تست و معیار پذیرش مصوب
• نتایج آزمون پیوستگی هادی حفاظتی و سایر آزمون‌های ضروری
• نواقص شناسایی‌شده و پیشنهاد اقدام اصلاحی

استاندارد IEEE 81-2025 راهنمای تخصصی آزمون مقاومت ویژه خاک، امپدانس زمین، ولتاژهای گام و تماس و محدودیت‌های اندازه‌گیری را ارائه می‌کند.

برای هر ساختمان چند چاه ارت لازم است؟ آیا آسانسور ارت جدا می‌خواهد؟

تعداد و نوع الکترود بر اساس طرح برق، نحوه تغذیه، جریان‌های مؤثر، آرایش تابلوها، نوع شبکه و ضوابط مربوط مشخص می‌شود. تعداد طبقات یا شمار کنتورها به‌تنهایی برای تعیین تعداد چاه ارت کافی نیست. برای پروژه‌های ایران باید نسخه لازم‌الاجرای مبحث سیزدهم مقررات ملی ساختمان و ضوابط شرکت توزیع برق در محل پروژه بررسی شود.

ارت آسانسور

اجزای فلزی و تجهیزات برقی آسانسور باید مطابق طراحی به شبکه حفاظتی و همبندی ساختمان متصل شوند. احداث یک چاه مستقل و بدون همبندی با شبکه اصلی می‌تواند اختلاف پتانسیل خطرناک ایجاد کند؛ جداسازی تنها در صورت پیش‌بینی تخصصی و رعایت الزامات معتبر قابل بررسی است.

رابطه چاه ارت با محافظ جان (RCD)، کلید مینیاتوری و صاعقه‌گیر

RCD اختلاف جریان رفت و برگشت را پایش می‌کند و در شرایط مشخص قطع می‌کند؛ اما جایگزین هادی حفاظتی و همبندی نیست. فیوز یا کلید مینیاتوری نیز معمولاً برای اضافه‌جریان و اتصال کوتاه طراحی می‌شود و عملکرد آن در خطای بدنه به امپدانس حلقه خطا وابسته است.

صاعقه‌گیر خارجی، سامانه هادی نزولی، شبکه زمین و SPD (حفاظت اضافه‌ولتاژ) هرکدام نقش خاص دارند و برای حفاظت مؤثر باید با هم هماهنگ شوند. SPD جایگزین صاعقه‌گیر خارجی یا سیستم اتصال زمین نیست.

هزینه اجرای چاه ارت در ساختمان و صنعت

هزینه نهایی به مقاومت ویژه خاک، عمق یا طول حفاری، تعداد و نوع الکترود، سطح مقطع و طول هادی‌ها، نوع اتصالات، مصالح پیرامونی، موقعیت پروژه، دسترسی ماشین‌آلات، حمل، تست و مستندسازی وابسته است.

در همه نمونه‌ها هزینه حمل، حفاری، دستمزد اجرا، آزمون و خدمات بازرسی یا صدور گزارش احتمالی جداگانه است. ارائه هرگونه گواهی صرفاً در حدود صلاحیت، مجوز و چارچوب حقوقی صادرکننده امکان‌پذیر خواهد بود.

برای برآورد دقیق قیمت چه اطلاعاتی لازم است؟

آدرس و کاربری پروژه، نقشه یا عکس محل، نوع شبکه برق، سوابق آزمون، فضای حفاری، وضعیت خاک و هدف مقاومت زمین را آماده کنید. کارشناس پس از بازدید و ارزیابی فنی می‌تواند صورت‌مقادیر و پیشنهاد قیمت معتبر ارائه کند.

نگهداری سیستم ارت و اشتباهات رایج اجرا

اشتباهات متداول

• تعیین ابعاد چاه و تعداد میله صرفاً بر اساس تجربه پروژه دیگر، بدون بررسی خاک.
• بی‌توجهی به پیوستگی هادی حفاظتی و همبندی؛ تمرکز صرف روی عدد اهم.
• ایجاد الکترودهای «کاملاً مستقل» برای تجهیزات مختلف بدون بررسی اختلاف پتانسیل.
• استفاده از اتصال سست، مصالح ناسازگار یا ماده کاهنده خورنده.
• آزمون با دستگاه نامناسب یا بدون ثبت روش و شرایط اندازه‌گیری.
• تعبیه‌نکردن نقطه دسترسی ایمن برای بازرسی و تعمیر.

برنامه پیشنهادی پایش

دوره بازرسی باید بر اساس ریسک، شرایط محیطی، الزامات قانونی و دستورالعمل بهره‌برداری تعیین شود. بازدید ظاهری اتصالات قابل‌دسترس، کنترل خوردگی، بررسی تغییرات عمرانی، آزمون پیوستگی و اندازه‌گیری‌های موردنیاز را در برنامه نگهداری ثبت کنید. بعد از تعمیرات اساسی یا رخداد آسیب‌زا نیز ارزیابی مجدد ضروری است.
